21. GUVA-S12SD - Module cảm biến ánh sáng UV

Giới thiệu

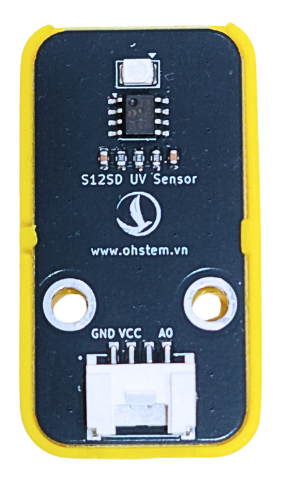

GUVA-S12SD là cảm biến ánh sáng UV-A (315–400 nm), cho phép đo cường độ tia UV ngoài môi trường. Cảm biến hoạt động dựa trên nguyên lý quang điện và cho ra tín hiệu analog tuyến tính (0–1V), dễ dàng đọc bằng ADC của các vi điều khiển như Yolo UNO, Arduino, ESP32 hoặc MicroPython.

../../../_images/uv_01.png

Ứng dụng:

Đo chỉ số UV Index
Đo cường độ tia UV trong nhà kính
Hệ thống cảnh báo nắng nóng
Quan trắc môi trường ngoài trời
Thiết bị IoT

Đặc điểm kỹ thuật

Dải hoạt động UV-A: 240–370 nm
Ngõ ra: Analog 0–1.0V
Điện áp hoạt động: 3.0V – 5.0V
Độ nhạy UV cao, ít bị nhiễu ánh sáng khả kiến
Kích thước nhỏ gọn, dễ lắp đặt vào hệ thống

Sơ đồ chân

STT	Chân	Chức năng
1	GND	GND
2	VCC	Nguồn 3.3V – 5V
3	NC	Chân không sử dụng
3	OUT	Ngõ ra Analog 0–1V

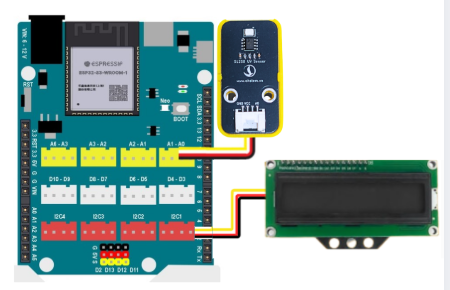

Kết nối với Yolo UNO

Kết nối đơn giản:

../../../_images/uv_02.png

Lập trình với Yolo UNO trên OhStem App

Trên OhStem App, bạn chỉ cần sử dụng khối lệnh đọc chỉ số UV từ thư viện Smart City để nhận dữ liệu cảm biến.

Để lập trình, bạn cần tải thư viện mở rộng Smart City từ liên kết sau:

https://github.com/AITT-VN/yolouno_extension_smartcity.git

../../../_images/acd1100_04.png

Xem hướng dẫn thêm thư viện mở rộng tại đây

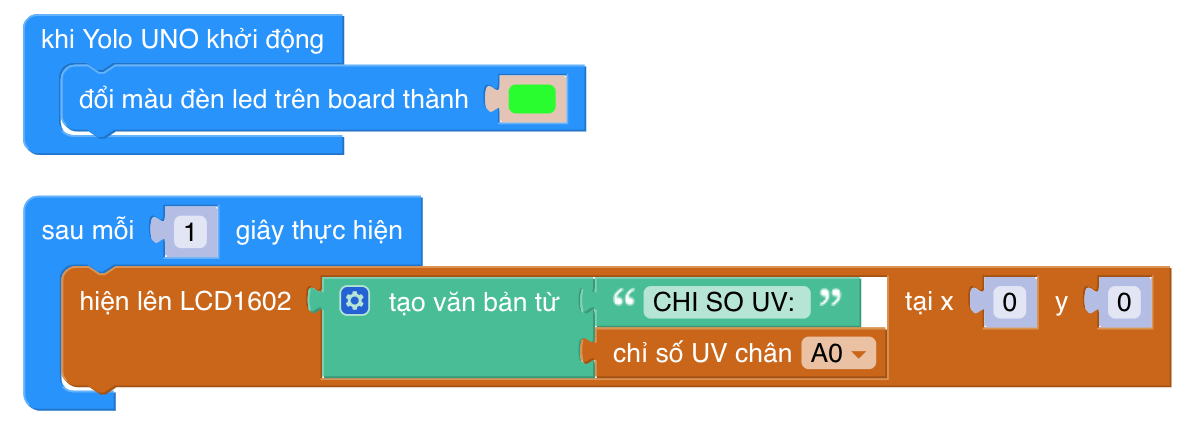

Khi sử dụng cảm biến GUVA-S12SD với Yolo UNO, bạn có thể sử dụng khối lệnh đọc giá trị UV từ thư viện Smart City.

../../../_images/uv_3.png

Chuong trình mẫu đọc giá trị UV và hiển thị lên màn hình LCD sau mỗi 1 giây.

Lưu ý khi sử dụng

Tránh để bụi hoặc nước che mặt cảm biến
Đo UV tốt nhất khi cảm biến hướng lên trời
Nếu dùng ngoài trời lâu dài → nên có nắp bảo vệ xuyên UV
Tín hiệu analog rất nhỏ → nên dùng dây ngắn để giảm nhiễu
