8. Tổng hợp dự án

Tổng hợp lại các tính năng cơ bản của mô hình ta có:

  • Bật/tắt quạt tự động dựa trên cảm biến nhiệt độ độ ẩm DHT20

  • Bật tắt đèn thông tự động dựa trên cảm biến ánh sáng VEML 6040

  • Bật tắt máy bơm dựa trên cảm biến độ ẩm đất điện dung

1. Hướng dẫn kết nối phần cứng cho dự án

  • Kết nối các module với Yolo UNO:

STT

Module

Chân cắm trên Yolo UNO

1

Relay 4 kênh

I2C1

2

Cảm biến ánh sáng VEML6040

I2C2

3

Màn hình LCD 1602

I2C3

4

Cảm biến DHT20

I2C4

5

Cảm biến độ ẩm đất điện dung

A0

  • Kết nối các thiết bị với đầu ra của Relay:

STT

Module

Chân cắm trên Relay 4 kênh

1

Đèn

Relay số 2

2

Quạt

Relay số 3

3

Máy bơm

Relay số 4

2. Chương trình tổng

../../_images/tong_ket.png

Link chương trình https://app.ohstem.vn/#!/share/yolouno/2vsqZvNfyWykyVhJrs0XWdOaFVU

3. Nạp chương trình tham khảo:

Sau khi ấn vào đường liên kết của chương trình trên, sẽ xuất hiện 1 cửa sổ trang web có chương trình tham khảo hiển thị như hình:

yolo_uno/green_house/images/napcode_1.png

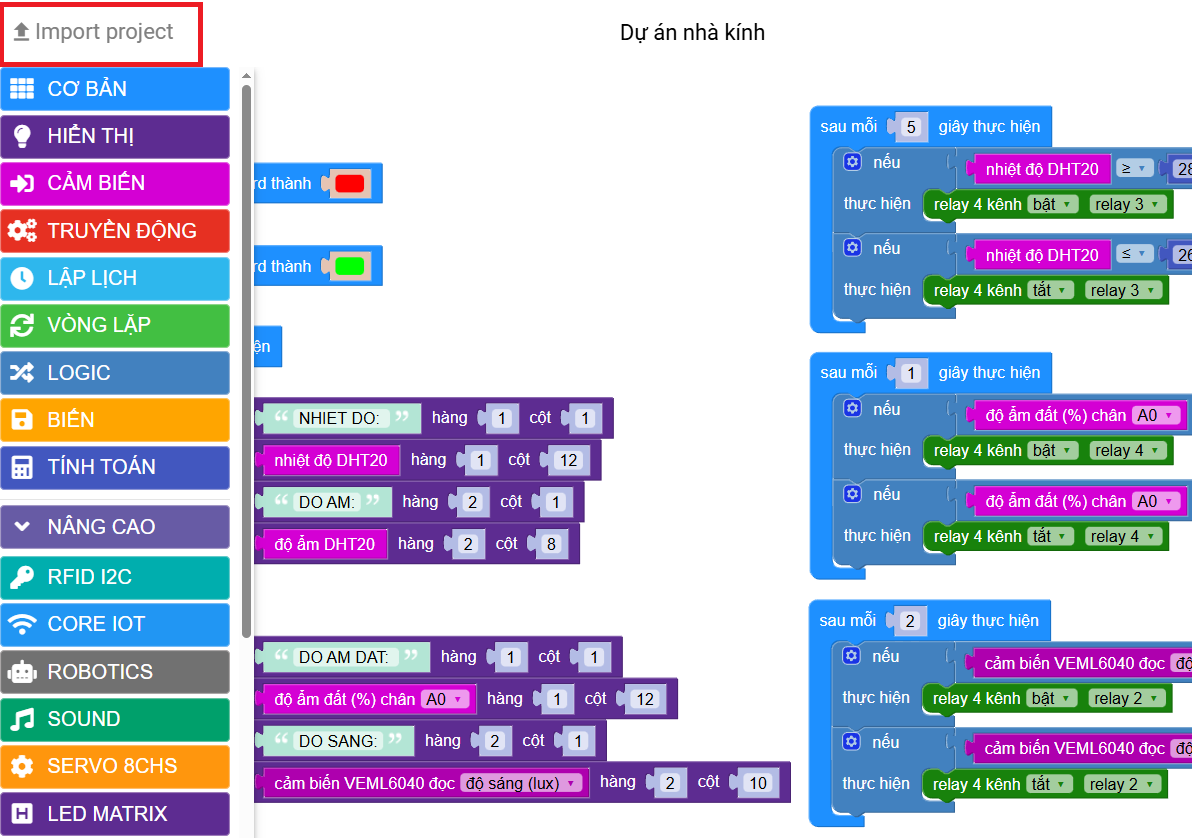

Sau đó bạn ấn vào nút IMPORT PROJECT ở góc trên bên trái phần mềm lập trình như hình minh họa:

../../_images/napcode_2.png

Sau đó bạn kết nối với máy tính và mạch Yolo UNO thông qua kết nối USB như hình minh họa:

../../_images/co_ban_4.png

Chọn vào biểu tượng kết nối USB và kết nối vào thiết bị có tên Espressif CDC Device (Com X) với X là 1 số bất kỳ như hướng dẫn:

../../_images/napcode_4.png

../../_images/co_ban_5.png

../../_images/co_ban_6.png

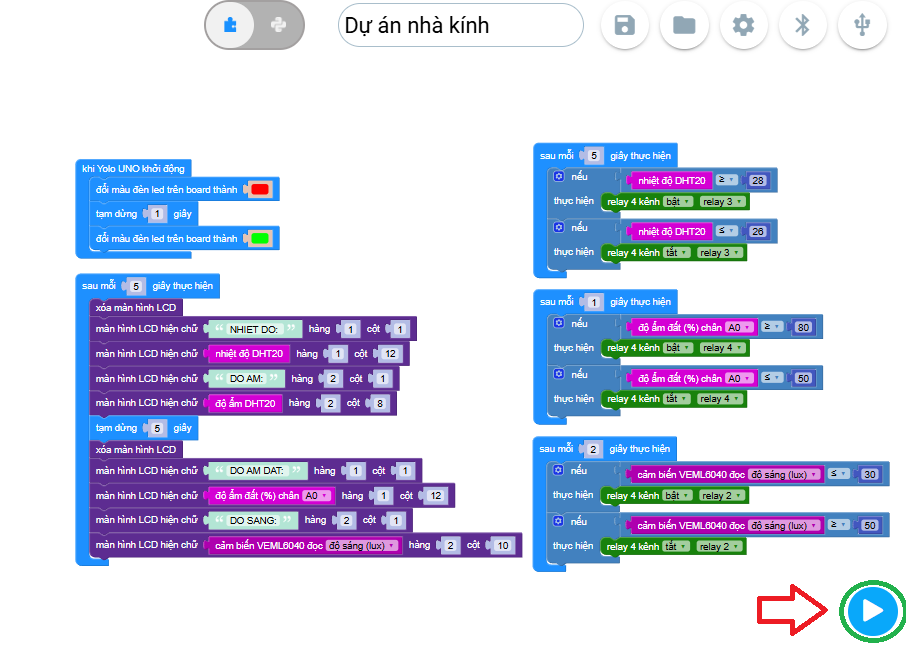

Sau đó chạy thử chương trình bằng cách ấn vào biểu tưởng nút tam giác Play như hình

../../_images/napcode_5.png

Khi chương trình đã hoạt động, bạn cần lưu chương trình vào thiết bị, sau khi lưu xong chỉ cần khởi động hệ thống, cấp nguồn là hệ thống hoạt động

../../_images/co_ban_10.png
